Modelo de datos

El modelo de datos de SIOSE es un modelo normalizado, interoperable y armonizado de la ocupación del suelo, según ISO 19101 (Geographic Information – Referente Model) e ISO 19109 (Geographic Information – Rules for application schema):

  • Multi-parámetro: Varia clases y atributos para un mismo polígono SIOSE.
  • Multicriterio: Permite asociar al uso y cobertura al polígono.
  • Extensible y compatible con otros proyectos nacionales y europeos.
  • Asignación de metadatos según el Núcleo Español de Metadatos (NEM) y la norma ISO 19115.
  • Orientado a objetos: Materializado en base de datos según un Modelo de Entidad-Relación y diseñado mediante notación UML.

El terreno se representa por medio de polígonos, única entidad con geometría propia del modelo de datos SIOSE.

Asociado a cada polígono se han definido dos superclases: cobertura y uso del suelo.

SIMPLE SIMPLE

Cobertura simple:

100% cultivo de herbáceo distinto de arroz. Atributo: regado.

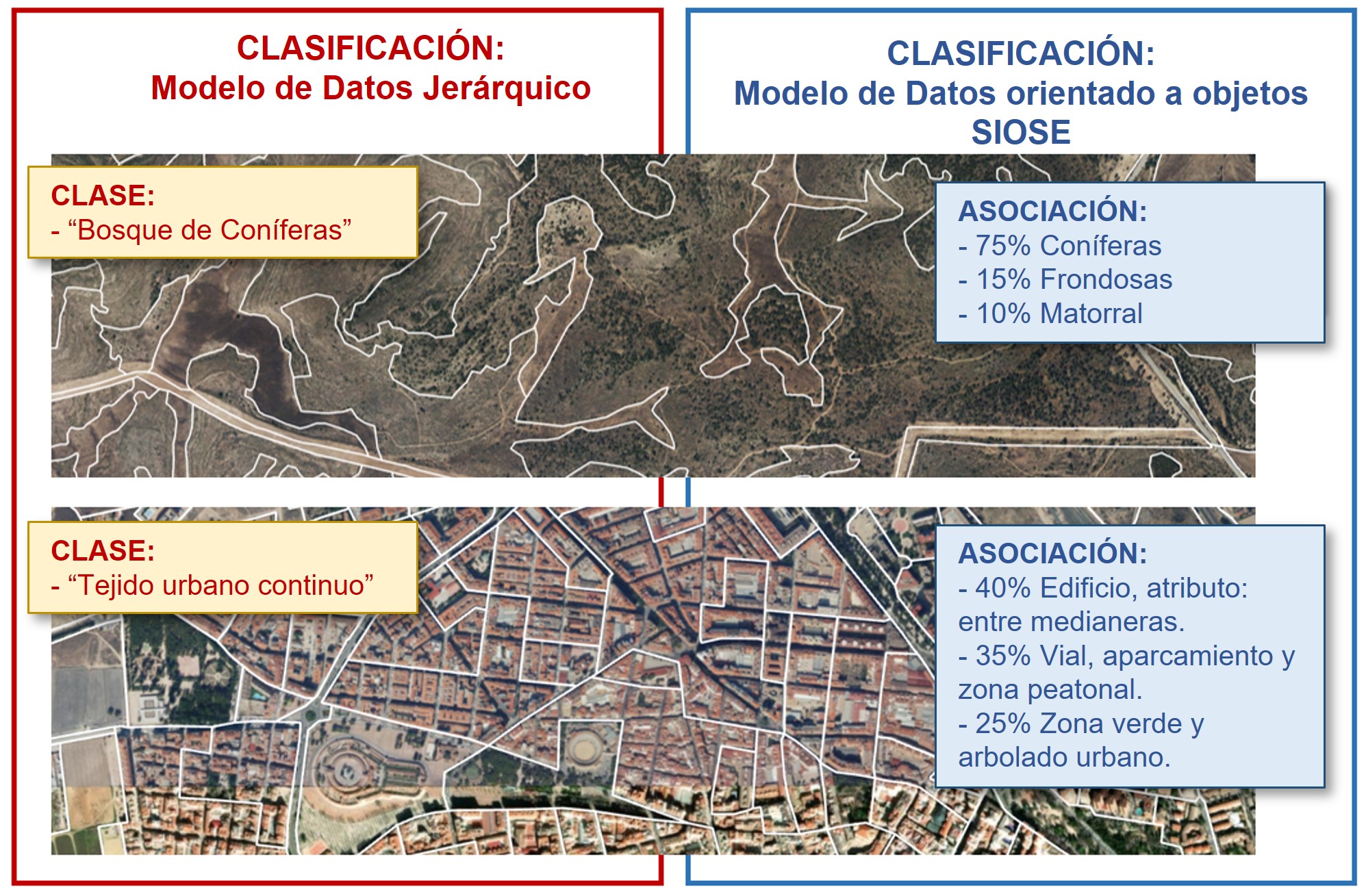

COMPUESTA AsociaciónAsociación

Combinación de coberturas sin distribución fija, se encuentran entremezcladas indistintamente.

Asociación Cobertura Compuesta

Asociación:

80% matorral.

20% arbolado forestal. Coníferas.

Asociación predefinida

Un tipo especial de Asociación en el que se han predefinido específicamente qué coberturas puede contener, atendiendo a su alta representatividad en el territorio.

Asociación Predefinida Compuesta

Asociación predefinida:

"Casco urbano"



5% Zona verde artificial y arbolado urbano.



85% Edificación. Atributo: entre medianeras.



10% Vial, aparcamiento o zona peatonal.

Mosaico

Mosaico

Combinación de coberturas cuya separación y distribución geométrica entre ellas es claramente perceptible.

Se puede distinguir entre Mosaico regular y Mosaico irregular.

Mosaico regularMosaico regular

Mosaico regular:

80% cultivo herbáceo distinto de arroz. Atributo: regado.



20% cultivo herbáceo distinto de arroz. Atributo: no regado.

Mosaico irregularMosaico irregular

Mosaico irregular:



45% Olivar. Atributo: secano.



40% cultivo distinto de arroz. Atributo: secano.



10% Matorral.



5% Edificación. Atributo: nave.

Coberturas del suelo

  • Cobertura del suelo (Land Cover( LC)): categorización de la superficie terrestre en distintos unidades según sus propiedades biofísicas, como por ejemplo, superficie urbana, cultivos, arbolado forestal, etc.

    Dentro de cada polígono SIOSE se puede considerar que la cobertura es homogénea, diferenciándose de los polígonos colindantes por la cobertura o combinación de coberturas que lo forman, de tal manera que la suma de coberturas en un polígono representa el 100% de su superficie. Así, cada cobertura en un polígono lleva asociada el porcentaje de ocupación respecto al total del polígono, siendo el 100% en el caso de una única cobertura y sumando el 100% en el caso de que tenga más de una.

    Además, dependiendo del tipo de cobertura puede llevar asociado un cierto atributo, como por ejemplo si está regado o no en el caso de un cultivo. Por tanto, la cobertura de un polígono puede ser de dos tipos: «Simple» o «Compuesta»:

    • SIMPLE: El polígono se compone una única cobertura.
    • COMPUESTA: El polígono se compone de dos o más coberturas simples y/o compuestas a su vez. Según la distribución espacial de sus componentes las coberturas compuestas se distinguen entre «Asociación» y «Mosaico». También existe un tipo especial de Asociación, denominada «Asociación Predefinida».

  • Uso del suelo (Land Use (LU)): caracterización del territorio de acuerdo con su dimensión funcional o su dedicación socioeconómica actual, como por ejemplo, uso industrial, comercial, recreativo, etc. El uso del suelo puede cubrir o no el 100% del polígono
